产品详细
内镶贴片式滴灌带生产线
产品列表：
|
名称 |
管径（mm） |
厚度（mm） |
滴头间距 |
|

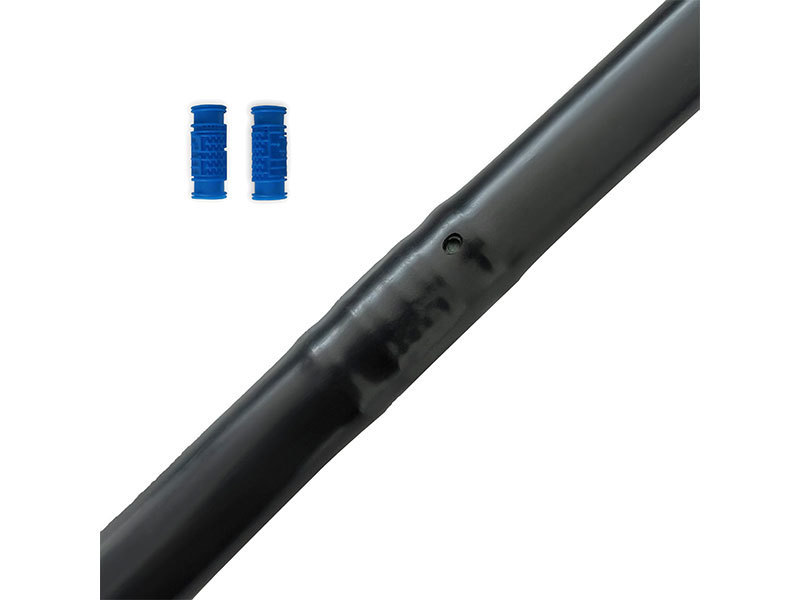

贴片滴灌带 |
16，20mm |
0.2-0.6mm |
10-100cm |
工作环境及使用：
|
温度 |
0-40℃ |
|
电源 |
380v 三相电源（—10%，+5%） 50Hz |
|
安装功率 |
约100kw |
|
冷却水 |
≤15℃ ≥0.3Mpa ～100L/min |
|
压缩空气 |
5m3/h 0.4-0.6Mpa |
|
设备占地面积 |
30*3*2.6m（长*宽*高） |
|
生产线速度 |
0-300m/min |
生产线组成
|
设备 |
序号 |
各部分名称 |
数量 |
|
内镶贴片滴灌带生产线 |
1 |
滴头筛选输入系统 |
1 |
|
2 |
自动上料烘干机 |
1 |
|
|
3 |
75/36单螺杆挤出机 |
1 |
|
|
4 |
模头 |
1 |
|
|
5 |
真空定径箱 |
1 |
|
|
6 |
冷却水箱 |
1 |
|
|
7 |
牵引打孔系统 |
1 |
|
|
8 |
卷取机 |
1 |
|
|
9 |
电器柜 |
1 |
|
|
10 |
冷水机 |
1 |
设备主要技术参数：

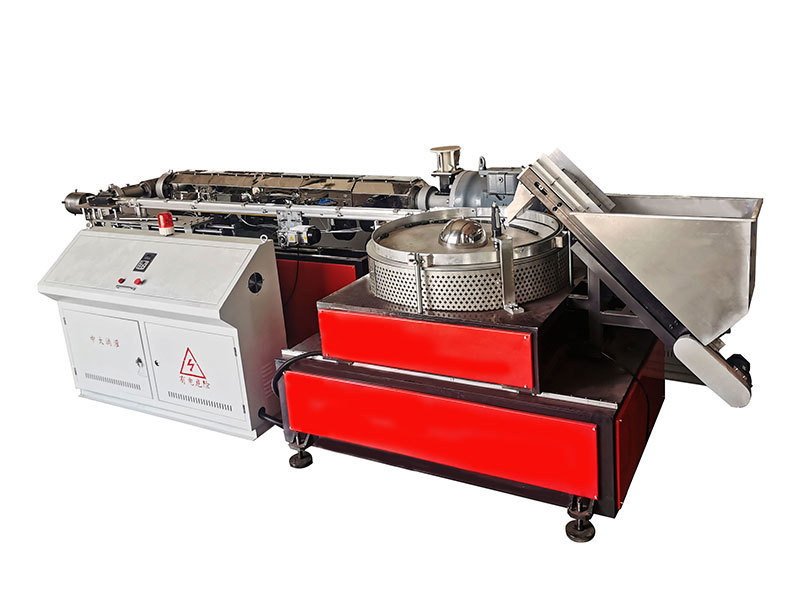

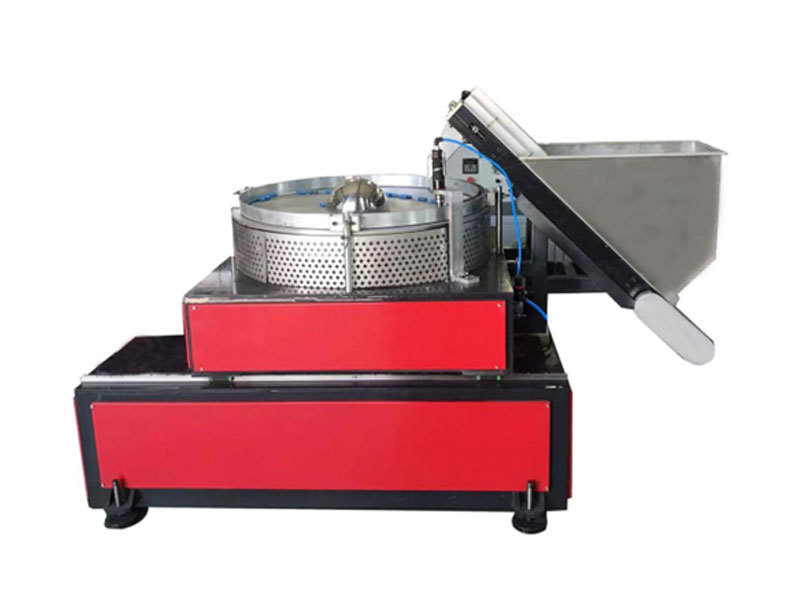

筛选输入系统：
þ 红外线光电传感器精确控制贴片滴头自动上料
þ Ø1200mm筛选机上片速度1500pcs/min
高效挤出机：
þ 高产量、低能耗、噪音小
þ 螺筒螺杆经过调质、渗氮热处理过程使其具有耐高温、耐磨损、耐腐蚀、高强度等特性，大大增长使用寿命；合理独特的塑化段设计，使生产产品表面光滑有光泽。
PLC控制系统：
þ 整机采用高性能PLC人机界面控制系统，操作流程方便易懂。

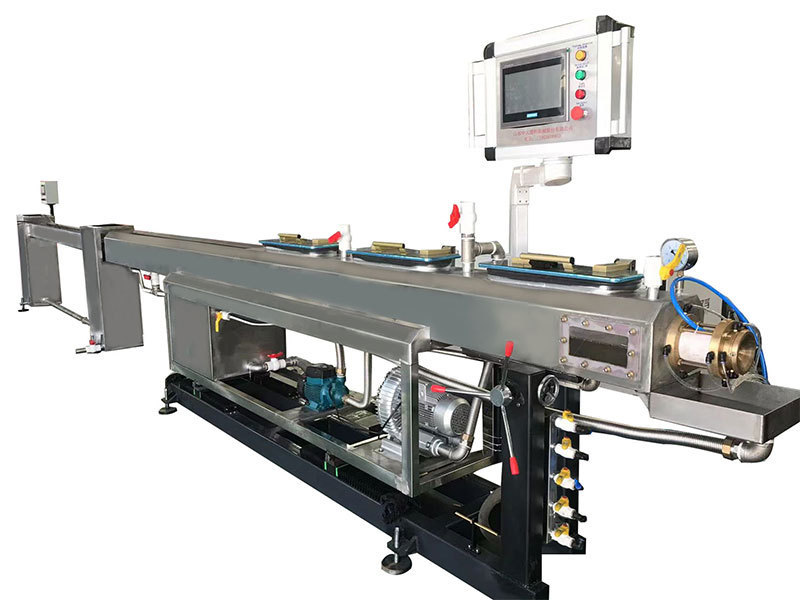

真空定径成型冷却系统：
þ定径系统：多种合金合成高强度抗磨黄铜，调节方便。
þ真空系统：先进的管路布置设计，真空密封性好，冷却效果更佳。
þ断管检测系统：如遇滴灌带断带，主机会自动停止。
þ气泡检测系统：采用超声波探测，滴灌带出现砂眼，收卷会自动反卷。

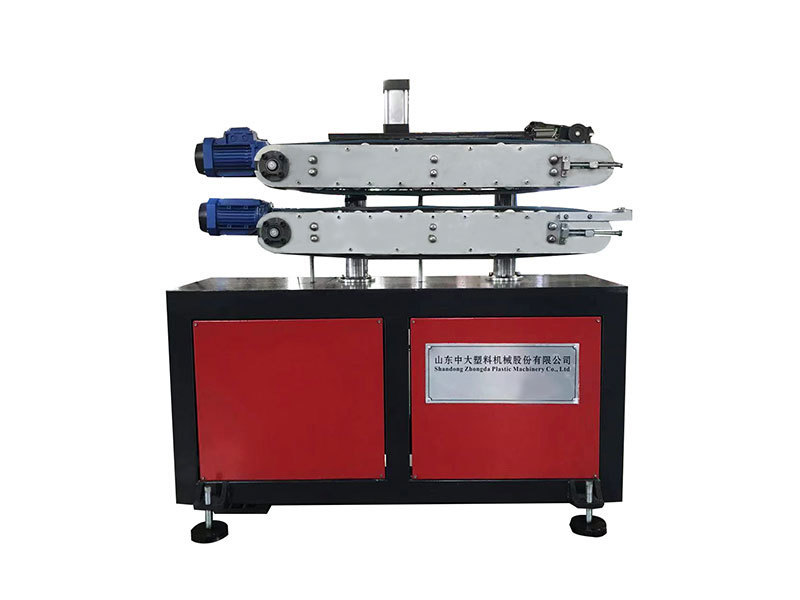

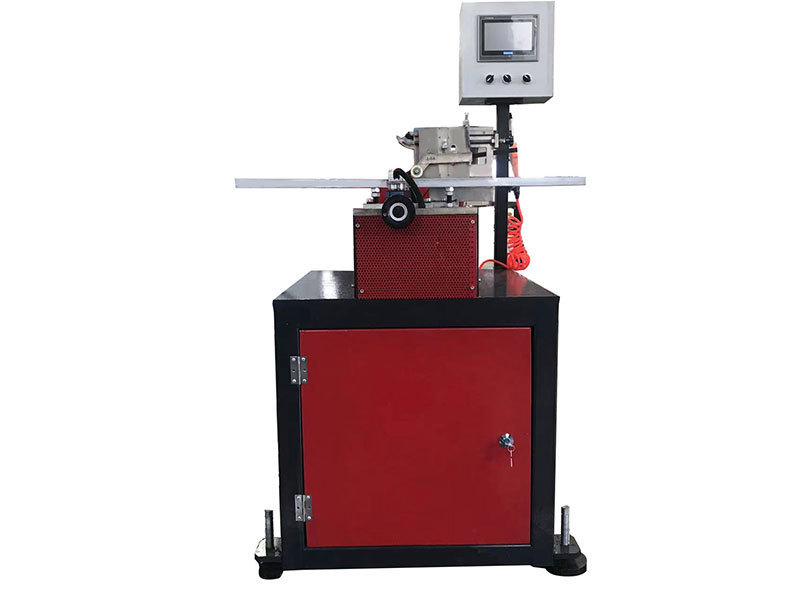

牵引打孔系统：
þ 牵引机：采用高速皮带式气动调节牵引
þ 打孔部分：四组高速伺服打孔，打孔速度可达3000次/分钟.
þ 检测系统：索尼高速摄像头实时监控每一个孔的打孔效果；有漏打、打偏的系统会自动报警，可自行设定打孔合格率，超出范围系统自动报警收卷自动停止，方便工人检测。

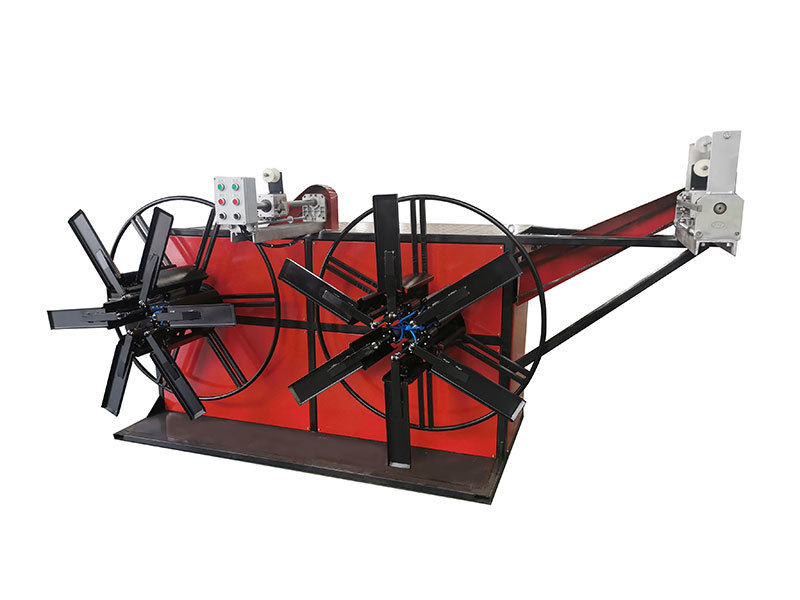

高速收卷机：
þ 自动切割，自动换卷
þ 米数设定1000-2000米/卷
þ 增加视频同步检测
-
